屎尿脱離水通水試験 |
| |
某市浄化センターにおけるポリエステル系樹脂ライニング管の屎尿脱離水通水試験の状況を写真�，房┐掘∨堯�通水後の内面状況を写真�△房┐靴泙后�
|
写真� 》�尿脱離水通水試験の状況 |
写真�◆．櫂螢┘好謄觀麓�脂ライニング管通水試験10年経過異常なし |
|
| |
| ■ライニング層の物性・性能 |
| 項目 |
条件 |
物性・性能 |
| 表面粗度 |
触針式表面粗さ計 |
良 |
| 付着強度（コンクリート） |
インストロン引張試験 |
30kgf/cm2コンクリート破断 |
| 引張強度 |
JIS K 6760 |
350kgf/cm2 |
| 曲げ弾性率 |
JIS K 7203 |
52,000kgf/cm2 |
| ショアー硬度 |
ASTM2240準用 |
85 |
| 耐海水試験 |
鳥羽海水1ヶ年 |
異状なし |
| 耐水試験 |
20℃水道水1ヶ年 |
異状なし |
| 耐酸試験 |
硫酸5％1年間
塩酸5％1年間 |
異状なし
異状なし |
| 耐アルカリ試験 |
苛性ソーダ5％1年間 |
異状なし |
| 冷熱繰返し試験 |
（60℃12hr＋5℃×12hr）＝3サイクル |
異状なし |
| 耐摩耗試験 |
テーバー式、JIS K 7204
1kg、1000cycle |
75mg |
| 屎尿脱離水通水試験 |
浄化センター内にて |
8年間 異状なし |
| 遊離炭酸水通水試験 |
常温10ヶ月間水 |
異状なし |
| 耐熱性 |
45℃ |
良 |
| 補修性 |
塗り重ね |
良 |
| ■実験結果よりのマニング公式のn値 |
| 実験No. |
ハイガードパイプ |
硬質塩化ビニル管 |
| 1回目 |
0.0083 |
0.0085 |
| 2回目 |
0.0083 |
0.0085 |
| 3回目 |
0.0083 |
0.0085 |
| ■実験結果よりのクッター公式のn値 |
| 実験No. |
ハイガードパイプ |
硬質塩化ビニル管 |
| 1回目 |
0.0086 |
0.0088 |
| 2回目 |
0.0086 |
0.0088 |
| 3回目 |
0.0086 |
0.0088 |
|
| |
管内面の表面粗さ |
| |

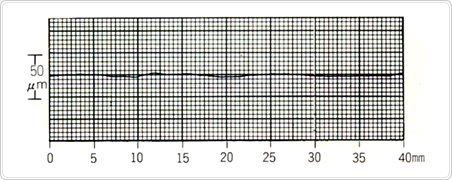

●ハイガードパイプ

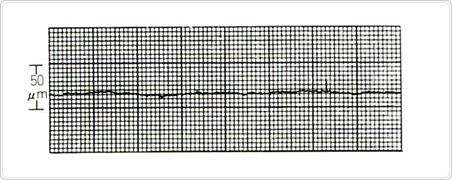

●硬質塩化ビニール管

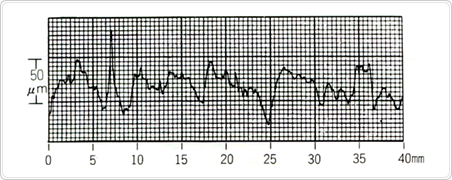

●ヒューム管
 |
|
